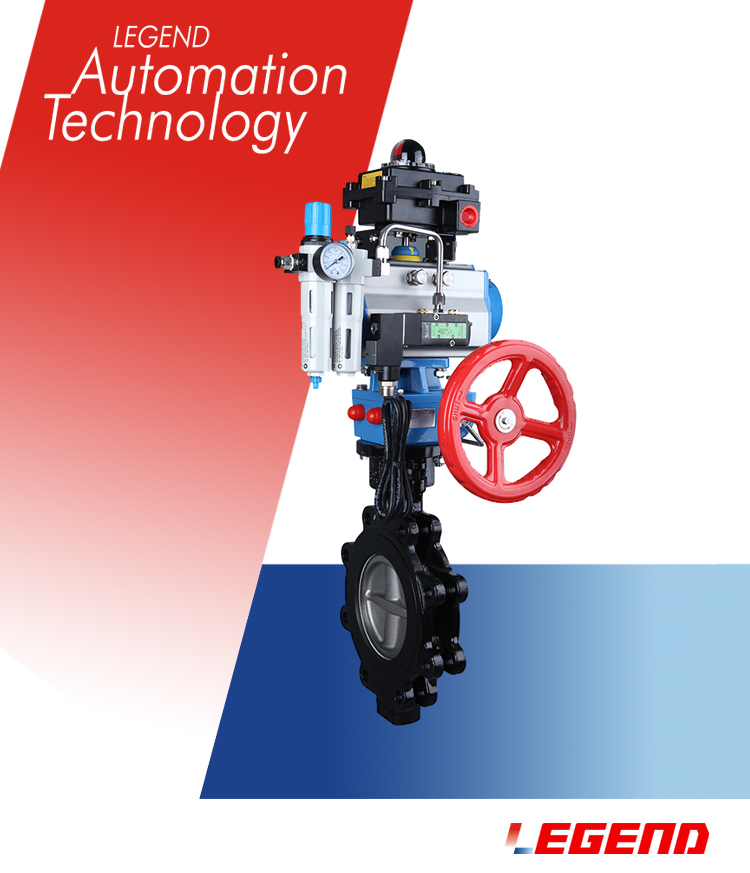

气动带手轮凸耳式蝶阀
公称压力0.6MPa~4.0MPa,温度规模-29~160℃。适合在高频次启闭工况下使用。其依附优良的密封性能、超长的使用寿命和细腻的形状优势,在诸多场合乐成取代古板蝶阀、球阀、闸阀等。用于:中温水系统、压缩空气、真空系统,侵蚀性物料,烯烃物料。
特点
1、双偏心结构,阀杆、蝶板的两个偏心,实现阀门翻开瞬间密封即脱离,镌汰摩擦损失,提高使用寿命。双偏心蝶板配合圆弧面阀座,密封面的机械摩擦系数仅为0.07,磨损Ji小,启闭轻松自若,有Xiao延伸使用寿命,抵达20万次启闭无故障,200万次无金属损伤。
2、“沟槽”形圆弧面密封圈:
a, 密封圈质料:可遵照介质温度和压力,选加玻璃纤维或碳纤维(PTFE、RTFE、FPT)等,取得更高的事情性能。
b, 有Xiao使用“沟槽”形圆弧面密封圈形体变形,阀板在关闭时,阀座受挤压爆发微量形变,实现弹性密封,比压匀称无走漏。
c, 在阀板关闭的时间,“C”形的结构形体变形,可以有Xiao使用正向和反向介质自身的压力,实现双向无差别密封。
3、V型接叠设计的轴向填料,受填料压盖沿轴向压力作用,实现自激密封,有Xiao避免外漏。适合高频率开、闭行动的工况。
4、阀轴接纳侧销与阀板毗连,有Xiao提高了阀轴的强度(阀杆的抗剪切能力)。
5、阀轴两头均有特设的车轮毂式的启齿定位环,有Xiao的避免了阀板开启或关闭时造成的阀轴上下行动,从而直接造成顶撞执行器使之爆发漏气征象。
6、蝶板周围边沿经镀铬处置惩罚之后,又经数控机床加工并打磨电抛光等多道加工工序,密封面光洁度抵达11级(镜面级)。
7、阀腔内带过力矩限位设置,避免执行器力矩过大或其他突发情形,导致阀板关过,造成密封圈的损坏而泛起内漏征象。
