型号: EXOVQ672F-16P
流体阻力小
减小阀杆摩擦力矩,操作平衡无邪
密封性能好,结构易于密封
阀杆密封可靠,填料密封不易破损
优异的自润滑性

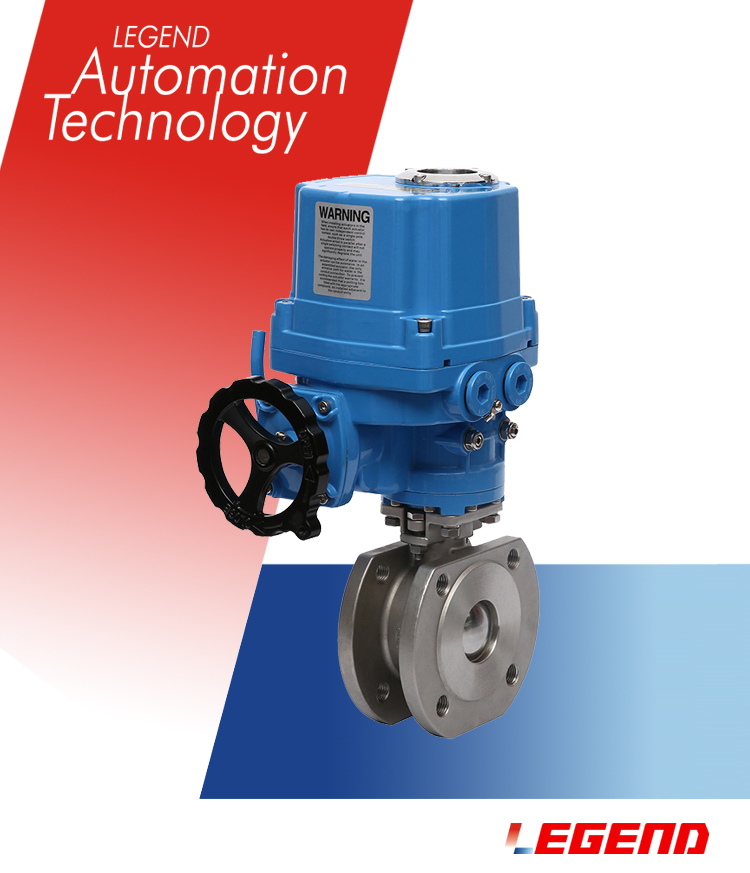

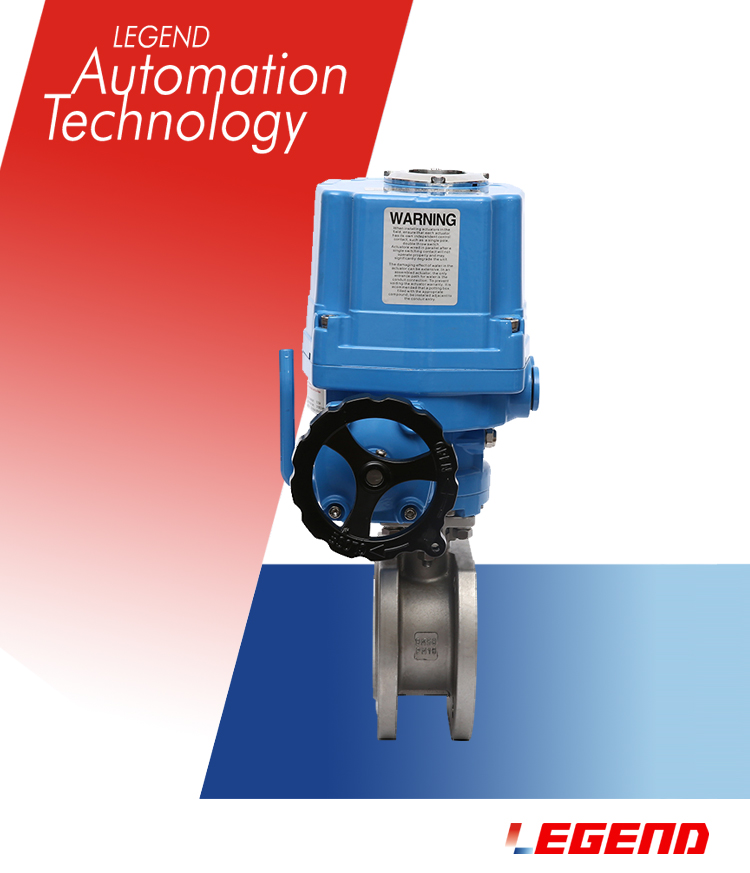

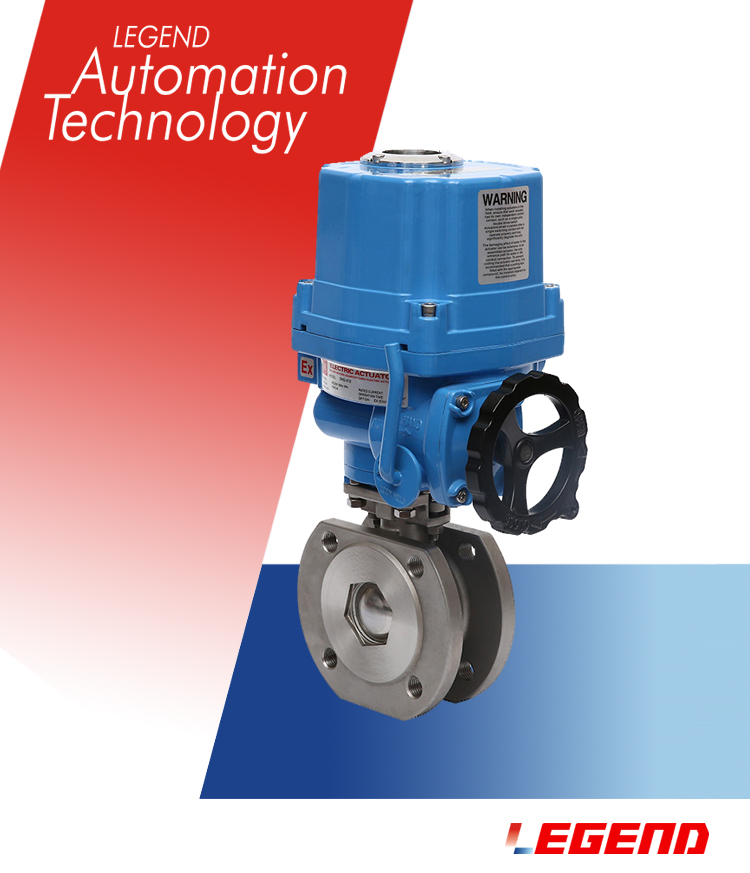

币游国际官方网站公司的防爆电动薄型球阀接纳角行程电动执行器与超薄球阀阀体组成,也可称为电动超薄球阀。主要适用于两位切断、调理的场合。球阀与执行机构的毗毗邻纳直连方法,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简朴,结构紧凑、尺寸小、重量轻、阻力小、行动稳固可靠等优点。电动超薄球阀是参照意大利产品的特点,与通俗球阀相比,具有结构长度短、重量轻、装置利便、节约质料等显著的优点。别的,阀座接纳弹性密封结构,密封可靠,启闭轻松。电动对夹球阀设有耐火结构,万一爆发火灾时,仍然能够可靠操作并具有优异的密封性。
公称通径 | DN10~150mm | |
---|---|---|
公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
走漏量 | 软密封:零走漏 | 硬密封:≤额定流量的10-5 |
执行机构 | 可另配EI-TORK,EXI-TORK等系列电子式电动执行机构 | |
流量特征 | 快开特征 | |
可调规模 | DN10-80 | DN100-150 |
250:1 | 350:1 | |
阀体形式 | 整体式铸造、整体式铸造 | |
毗连形式 | 超薄法兰式、对夹式 | |
阀芯形式 | "O"型球形阀芯 | |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
基本误差 | ±1% | |
死区 | ≤1% | |
回差 | ≤1% | |
适用温度 | 密封面 | |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
执行器种别 | 引进型EI-TORK系列执行器参数 | 引进型EXI-TORK系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可。110V AC 单相、380/440V AC 三相、24V/110V/220V DC | |
输着力矩 | 50N·M~2000N·M | 50N·M~4000N·M |
行动规模 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方法 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4~20mA模拟量信号控制) | |
行动时间 | 15秒/30秒/60秒 | 18S~112S |
;ぷ爸 | 过热; | 内置过热;ぁ⒐乇; |
情形温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮.操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 |
防护品级 | IP65 | IP65、IP67、可定制IP68 |
防爆品级 | 无防爆 | ExdⅡ BT6,ExdⅡ CT5 |
位置丈量 | 可选装开关或电位计 | 电位计、比例控制单位 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | 2个 G1/2〞M18*1.5 | 2个 PF 3/4” |
壳体质料 | 铝合金 | 铝合金 |
外涂层 | 干粉,环氧聚酯,具有Chao强防腐功效 |
(1)功效强劲:智能型、调理型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用利便:接纳单相电源,接线简朴;接纳独Chuang的球型凸出结构,使视察更利便;免加油免点检、防水防锈、恣意角度装置。
(4);ぷ爸糜兴叵尬弧⒐缺;ぁ⒐乇;。全行程时间15秒、30秒、45秒、60秒。及带手动功效。
(5)智能数控:内置?榻幽上菾in盘算机单片及智能控制软件直接吸收盘算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
零件名称 | 质料 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处置惩罚 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE、碳素纤维+PTFE、对位聚苯 | |||
填料 | V型PTFE、柔性石墨 |
公称通径DN(mm) | DN15-150 | ||||
---|---|---|---|---|---|
公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | |
低压气密试验 | 0.5~0.7 | ||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
---|---|
法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
磨练与试验 | JB/T 9092、API 598、GB/T13927 |
