流阻小、流量系数大,密封性能好
具有Chao强的耐用性及可靠性
接纳无油润滑,确保传动轴不摩损
结构简朴紧凑,加工利便

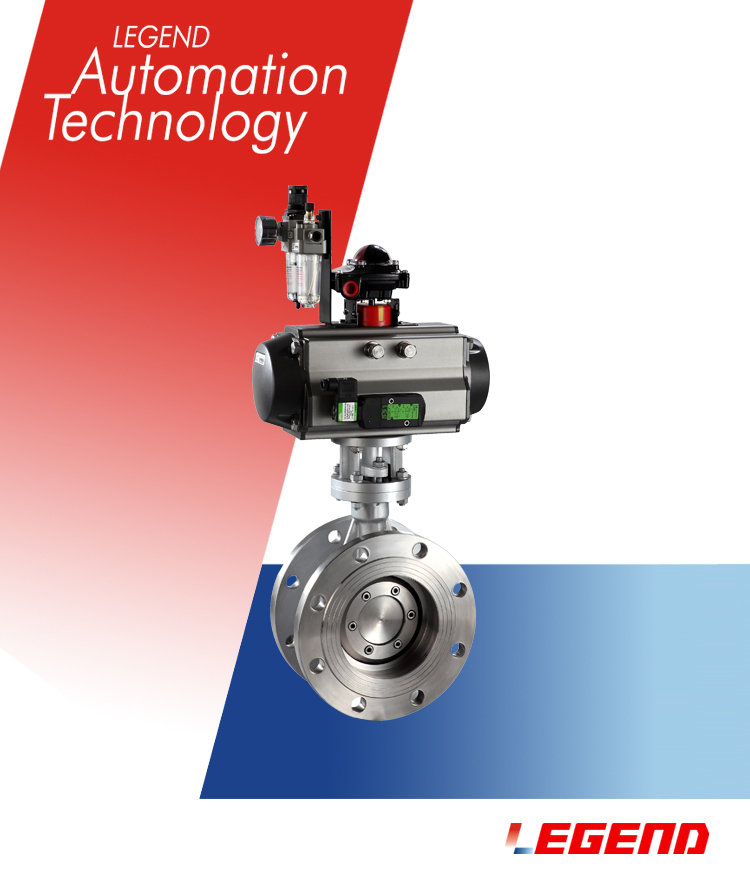

本公司的单作用气动三偏心硬密封法兰蝶阀是由接纳引进型气动执行器与三偏心密封蝶阀阀体组成。气动调理蝶阀具有结构简朴紧凑,加工利便,易制成大口径,气动调理蝶阀具有自洗濯作用,阻力系数小,流通能力大。外加配阀门定位器,输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调理蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调理。清洁介质可选用阀板加软密封(橡胶圈、四氟圈)来镌汰走漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。气动调理蝶阀是自动化控制系统中调理流量和截断流体的Zui佳装置。因此气动调理蝶阀被普遍地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等侵蚀性介质的管道上。
(1)简朴、体积小、重量轻、流阻小、流量系数大,密封性能好。调理规模大。是自动化控制系统中仪表的执行单位。
(2)气动调理蝶阀接纳电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的4-20mA DC电流信号,由调理器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°恣意角度),具有较好的调理控制流量等参数。
(3)气动执行机构接纳活塞式气缸及曲臂转换结构,输着力矩大,体积精小,接纳全密封防水设计防护品级高。气缸体接纳镜面气缸,无油润滑,磨擦系数小、耐侵蚀、具有Chao强的耐用性及可靠性。所有传动轴承均接纳界线自润滑轴承无油润滑,确保传动轴不摩损。
公称通径DN(mm) | 50~1200 |
---|---|
公称压力 | PN0.6、1.6、2.5MPa |
毗连形式 | 法兰式、对夹式 |
阀板形式 | 笔直板式 |
流量特征 | 近似快开型 |
行动规模 | 0~90° |
泄露量 | 按GB/T4213-92,为Kv值的10-4,软密封:零走漏 |
基本误差 | 带定位器:小于全行程的±2% |
回差 | 带定位器:小于全行程的2% |
可调规模 | 50:1 |
设置执行机构 | PI-TORK、BTS系列单双作用气动执行器 |
控制方法 | 开关两位控制、4-20mA模拟量控制 |
执行器型号 | PI-TORK、BTS系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
情形温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位坚持(FL);气开式(K)-- 失气时阀位坚持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
接纳新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,An全可靠;大口径阀门接纳系列G型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输着力矩大,体积小。
2、气缸选用铝金质料,重量轻、形状雅观。
3、可在顶部、底部装置手动操作机构。
4、齿条式毗连可调理开启角度、额定流量。
5、执行器可选带电讯号反响指示及种种附件以实现自动化操作。
6、IS05211标准毗连为产品的装置替换提供了利便。
7、两头调的节螺钉可使标准产品在0°和90°有±4°的可调规模。确保与阀门的同步精度。
设计标准 | GB/T2238-1989 |
---|---|
法兰毗连尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
结构长度 | GB/T12221-1989 |
压力试验 | GB/T13927-2000;JB/T9092-1999 |
零件名称 | 质料名称 |
---|---|
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨质料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 聚四氟乙烯、柔性石墨 |
公称通径DN(mm) | DN50~1200 | ||||
---|---|---|---|---|---|
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
低压气密试验 | 0.5~0.7 | ||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
