电动调理阀首页 > 产品展示 > 调理阀 > 电动调理阀 > QSLP、N、M智能型电子式电动单座、双座、套筒调理阀
接受4-20mA/4-12mA/12-22mA/0-5V/1-5V等控制信号
输出隔离4-20mA阀位反响信号
具有自诊断功效

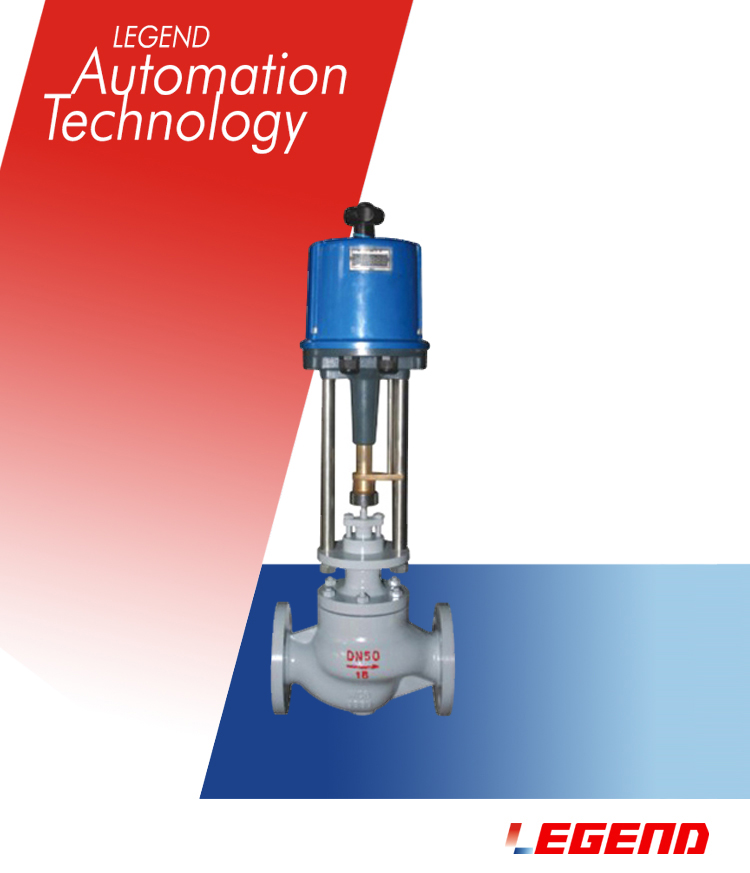

QSLP/N/M智能型电子式电动单座、双座、套筒调理阀是由Ps智能型直行程电动执行机构和单座阀组成,它直接接受4-20mA/4-12mA/12-22mA/0-5V/1-5V等控制信号,输出隔离4-20mA阀位反响信号,具有自诊断功效,使其电机发动减速机,运行而爆发轴向推力,阀芯作响应移动,从而抵达对压力、流量、温度、液位等工艺参数的调理,便可轻松知足您对高性能电动调理阀的需求,可以普遍地适用于电力、石油、化工、冶金、医药、轻工、建材、锅炉等行业。
口径:DN20-300
压力:1.6-6.4MPa
材质:铸钢、铬钼钢、不锈钢等
形状尺寸及重量 单位:mm | ||||||||||||
公祢通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | |
H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
H3 | PN16/40 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 |
PN64 | 220 | 220 | 240 | 240 | 240 | 350 | 350 | 360 | 420 | 470 | 500 | |
H4 | 238 | 238 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | |
H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
重量 (kg) | PN16/40 | 21 | 22 | 24 | 32 | 38 | 62 | 67 | 83 | 132 | 160 | 245 |
PN64 | 24 | 25 | 30 | 42 | 52 | 78 | 82 | 102 | 170 | 190 | 285 | |
备注: | 1、表中重量为不带附件标准数据,也可装置侧装式手轮。 | |||||||||||
2、阀门法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN标准。 |
型号体例说明
1代号 | 2代号 | 结构形式 | 5代号 | 公称通径 | |||
Z | 调理阀系列 | 气动调理阀系列 | 10 | 10mm | |||
JHP | 气动薄膜单座调理阀 | 15 | 15mm | ||||
JHM | 气动薄膜套筒调理阀 | 20 | 20mm | ||||
MA/BY | 气筒薄膜小流量调理阀 | 25 | 25mm | ||||
3代号 | 控制机构 | MA/BS | 气动薄膜角形调理阀 | 32 | 32mm | ||
气动执行器 | MA/BS-220/330 | 气动薄膜角形高压调理阀 | 40 | 40mm | |||
GT | 气动角行程 | JHPF-16W | 气动薄膜衬氟单座调理阀 | 50 | 50mm | ||
ZHA | 气动直行程-气开 | MQP、M、Q | 气动薄膜切断阀 | ...... | ...... | ||
ZHB | 气动直行程-气闭 | SQP、M、Q | 气动活塞切断阀 | ||||
电动执行器 | SQP | 气动快速切断阀 | |||||
PS | PS系列 | 电动调理阀系列 | |||||
3810 | 3810系列 | DLP | 电子式电动单座调理阀 | ||||
VA3000 | VA3000系列 | DLM | 电子式电动套筒调理阀 | ||||
ZAZ | ZAZ系列 | DLN | 电子式电动双座调理阀 | ||||
DZK | DZK系列 | DLQ、X | 电子式电动三通调理阀 | 6代号 | 公称压力 | ||
DTR | DTR系列 | DLJP | 精小型电子式电动单座调理阀 | 10 | PN10bar | ||
SND | 多回转电动装置 | DLY | 电子式电动小流量调理阀 | 16 | PN16bar | ||
...... | ...... | DLS | 电子式电动角形调理阀 | 25 | PN25bar | ||
电动执行器默认情形下为3810系列 | ATP | 精小型电动单座调理阀 | 40 | PN40bar | |||
ZWPE | 自力式电控温度调理阀 | 64 | PN64bar | ||||
4代号 | 毗连方法 | 美标 | |||||
C1 | 内螺纹 | 150 | 150Class | ||||
C2 | 法兰 | 300 | 300Class | ||||
C3 | 焊接 | 400 | 400Class | ||||
C4 | 对夹 | ...... | ...... | ||||
...... | ...... | ||||||
其他特殊压力可凭证客户要求设计制作 | |||||||
7代号 | 阀体材质 | 8代号 | 填料材质 | 9代号 | 介质温度 | ||
HT200 | 铸铁 | F | 聚四氟乙烯PTFE | W1 | -17~230℃ | ||
C | 铸钢 | PPL | 对位聚苯PPL | W2 | 230~450℃ | ||
P4 | 不锈钢304 | C2 | 柔性石墨 | W3 | -60~196℃ | ||
P6 | 不锈钢316 | B | 不锈钢波纹管 | W4 | -40~350℃ | ||
P6L | 不锈钢316L | ...... | ...... | ...... | ...... | ||
...... | ...... | ||||||
其他特殊阀体材质可定做 | 其他特殊填料材质可凭证客户要求设计制造 | 其他特殊温度可凭证客户要求设计制造 | |||||
10代号 | 附件选项 | 11代号 | 阀盖类型 | 12代号 | 流量特征 | ||
X1 | 电-气 定位器 | J1 | 常温型 | L1 | 直线 | ||
X2 | 气-气 定位器 | J2 | 中温型 | L2 | 等百分比 | ||
X3 | 空气过滤减压阀 | J3 | 高温型 | L3 | 快开 | ||
X4 | 手轮机构 | J4 | 低温型 | ||||
X5 | 行程开关 | ...... | ...... | ||||
X6 | 两位三通电磁阀 | 13代号 | 三通类型 | ||||
X7 | 两位五通电磁阀 | S1 | 分流 | ||||
X8 | 保位阀 | S2 | 合流 | ||||
...... | ...... |
由单座阀体与气动执行机构组成。精小型单座阀体结构紧凑、重量轻、行动迅速、流体通道呈S流线型、压降损失小、阀容量大、流量特征准确、拆装利便。压笼便拆式结构设计,解决了古板拧入式阀座,现场维修难题,维护本钱高等问题。适用于走漏量要求严酷、阀前后压差低殛有一定粘度和含少量纤维介质的场合。
核工业 | 工业窑炉 | 食物机械 | ||
中俄自然气管道使用调理阀 | 调理阀使用现场 | 电动调理阀使用现场 |
