阀内组件
阀芯型式	单座柱塞型阀芯
流量特征	等百分比特征和线性特征
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐侵蚀台金等。

执行机构
型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有Xiao面积cm²	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧规模KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片质料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RC1/4"
情形温度	-30-70℃

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

介质流向、底进侧出
反作用执行机构	弹簧压力规模（KPa）		10~90		60~180
	气源压力（bar）		1.4		2.4
	公称压力（bar）		320	220	320	220
反作用执行机构	弹簧压力规模（KPa）		500~1300		600~1800
	气源压力（bar）		1.4		2.4
	公称压力（bar）		320	220	320	220
DN(mm)	Kv	Fe(cm²)	允许压差（bar）
6	0.04~0.4	200	320	220	320	220
10~25	0.1~1.6	400	320	220	320	220
	2.5		320	220	320	220
	4.0		250	200	280	220
	6.3		140	100	160	130
	8		80	64	100	80
32	6.3	630	220	160	250	200
	10		140	100	160	130
	16		64	50	64	55
40	10		140	100	160	130
40	25		40	30	40	35
50	16		64	50	64	55
50	40		20	16	25	20
65	25	1000	-	-	80	55
65	63		-	-	25	20
80	40		-	-	40	35
80	100		-	-	16	14
100	63		-	-	25	20
100	160		-	-	10	8

形状尺寸及重量单位：mm
公祢通径		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
H3	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量 (kg)	PN16/40	21	22	24	32	38	62	67	83	132	160	245
重量 (kg)	PN64	24	25	30	42	52	78	82	102	170	190	285
备注：	1、表中重量为不带附件标准数据，也可装置侧装式手轮。
备注：	2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。

型号体例说明

1代号		2代号	结构形式	5代号	公称通径
Z	调理阀系列		气动调理阀系列	10	10mm
		JHP	气动薄膜单座调理阀	15	15mm
		JHM	气动薄膜套筒调理阀	20	20mm
		MA/BY	气筒薄膜小流量调理阀	25	25mm
3代号	控制机构	MA/BS	气动薄膜角形调理阀	32	32mm
	气动执行器	MA/BS-220/330	气动薄膜角形高压调理阀	40	40mm
GT	气动角行程	JHPF-16W	气动薄膜衬氟单座调理阀	50	50mm
ZHA	气动直行程-气开	MQP、M、Q	气动薄膜切断阀	......	......
ZHB	气动直行程-气闭	SQP、M、Q	气动活塞切断阀
	电动执行器	SQP	气动快速切断阀
PS	PS系列		电动调理阀系列
3810	3810系列	DLP	电子式电动单座调理阀
VA3000	VA3000系列	DLM	电子式电动套筒调理阀
ZAZ	ZAZ系列	DLN	电子式电动双座调理阀
DZK	DZK系列	DLQ、X	电子式电动三通调理阀	6代号	公称压力
DTR	DTR系列	DLJP	精小型电子式电动单座调理阀	10	PN10bar
SND	多回转电动装置	DLY	电子式电动小流量调理阀	16	PN16bar
......	......	DLS	电子式电动角形调理阀	25	PN25bar
电动执行器默认情形下为3810系列		ATP	精小型电动单座调理阀	40	PN40bar
		ZWPE	自力式电控温度调理阀	64	PN64bar
4代号	毗连方法				美标
C1	内螺纹			150	150Class
C2	法兰			300	300Class
C3	焊接			400	400Class
C4	对夹			......	......
......	......
				其他特殊压力可凭证客户要求设计制作

7代号	阀体材质	8代号	填料材质	9代号	介质温度
HT200	铸铁	F	聚四氟乙烯PTFE	W1	-17~230℃
C	铸钢	PPL	对位聚苯PPL	W2	230~450℃
P4	不锈钢304	C²	柔性石墨	W3	-60~196℃
P6	不锈钢316	B	不锈钢波纹管	W4	-40~350℃
P6L	不锈钢316L	......	......	......	......
......	......



其他特殊阀体材质可定做		其他特殊填料材质可凭证客户要求设计制造		其他特殊温度可凭证客户要求设计制造

10代号	附件选项	11代号	阀盖类型	12代号	流量特征
X1	电-气定位器	J1	常温型	L1	直线
X2	气-气定位器	J2	中温型	L2	等百分比
X3	空气过滤减压阀	J3	高温型	L3	快开
X4	手轮机构	J4	低温型
X5	行程开关	......	......
X6	两位三通电磁阀			13代号	三通类型
X7	两位五通电磁阀			S1	分流
X8	保位阀			S2	合流
......	......

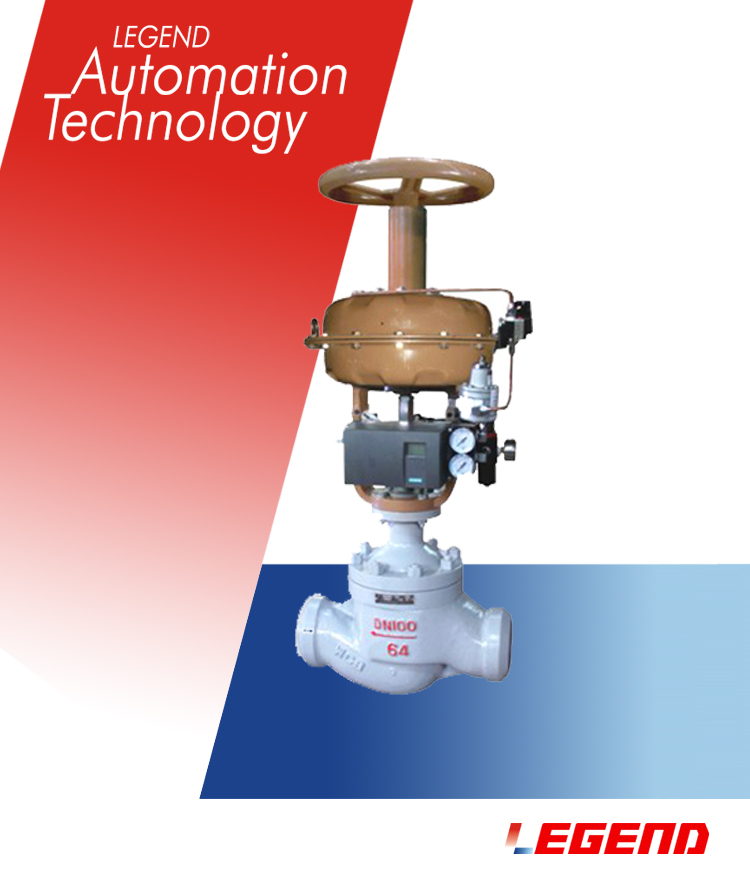

由单座阀体与气动执行机构组成。精小型单座阀体结构紧凑、重量轻、行动迅速、流体通道呈S流线型、压降损失小、阀容量大、流量特征准确、拆装利便。压笼便拆式结构设计，解决了古板拧入式阀座，现场维修难题，维护本钱高等问题。适用于走漏量要求严酷、阀前后压差低殛有一定粘度和含少量纤维介质的场合。
