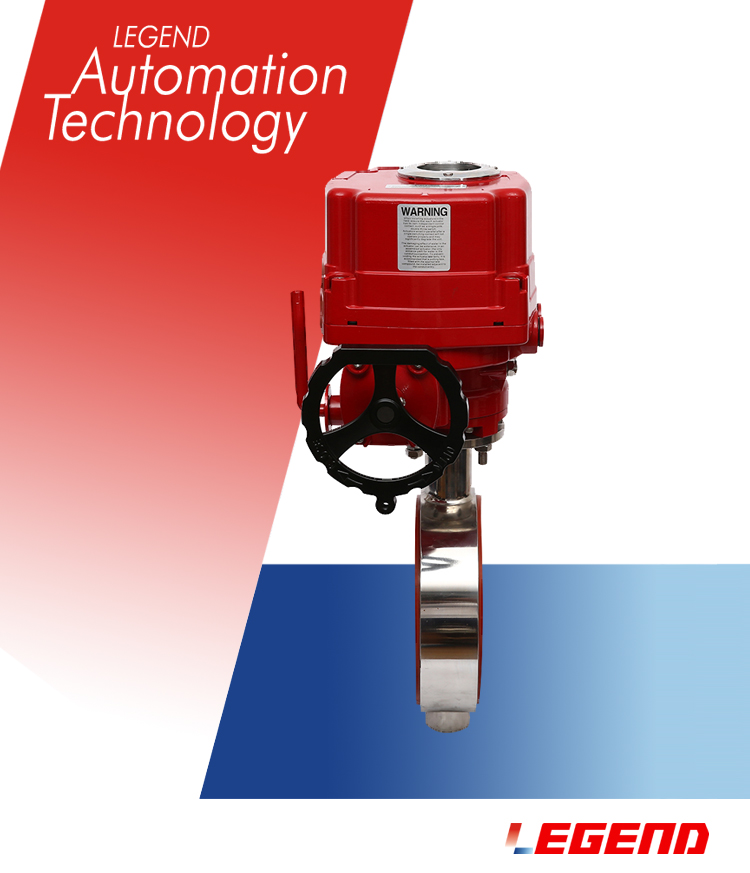

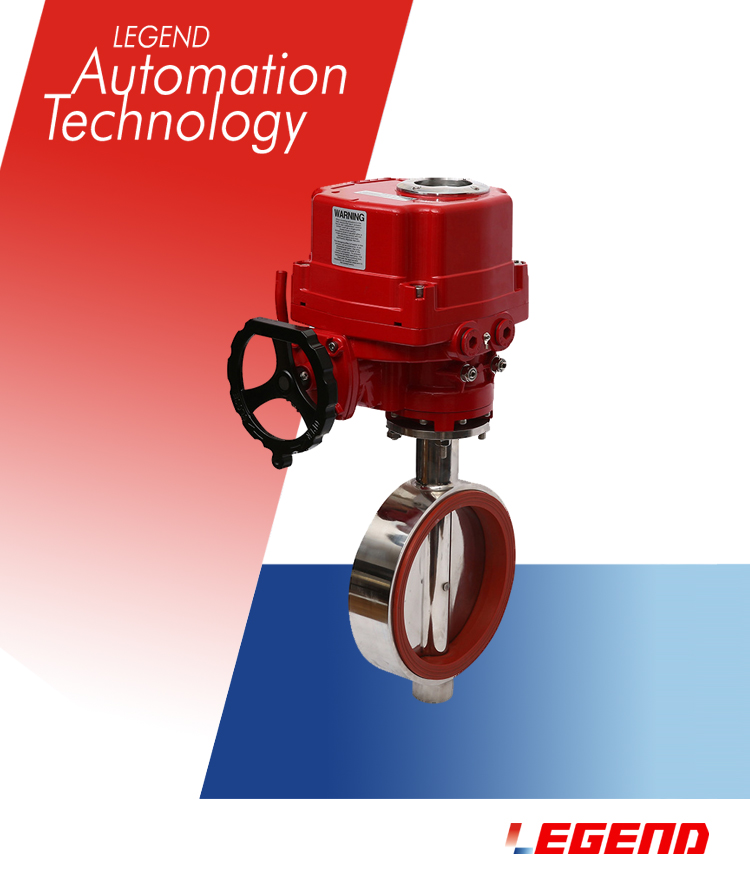

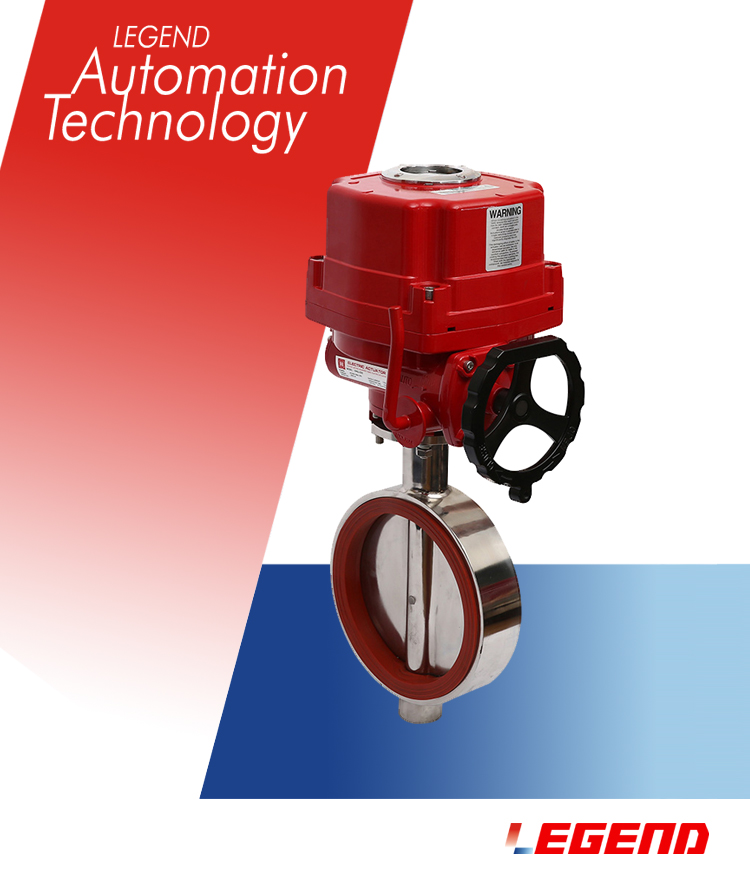

防爆电动蝶阀首页 > 产品展示 > 防爆电动蝶阀 > 防爆电动卫生级蝶阀
设计新颖、合理、结构独Te
接纳全密封防水设计防护品级高
密封质料耐老化、耐侵蚀,使用寿命长等特点
防爆电动卫生级蝶阀接纳标准电子抛光,平滑外貌确保清洁,无介质积贮区域,不会爆发潜在的污染?焖俨鹱胺,使电动卫生蝶阀翻开和维修快捷容易,使历程;奔渌醵。卫生级电动蝶阀普遍应用于如食物、制药、化妆品、清洁蒸汽、酒类、饮料、生化工业历程控制场合。D981电动卫生蝶阀具有以下特点:
1、设计新颖、合理、结构独Te,重量轻,启闭迅速。
2、构紧凑、装拆利便、操力矩小,操作利便,省力灵巧。
3、可以任何位置装置,维修利便。
4、密封质料耐老化、耐侵蚀,使用寿命长等特点。
公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|
行动规模 | 0~90° | ||||||||||
允许压差△P | 小于公称压力(1.6MPa) | ||||||||||
走漏量Q | 按GB/T4213-92,为Kv值的10-4 | ||||||||||
情形温度oC | -20~60oC | ||||||||||
基本误差 | ±2.5% | ||||||||||
回差 | ±2.5% | ||||||||||
死区 | 1% | ||||||||||
可调规模 | 250:1、350:1 | ||||||||||
配用执行机构 | 可配EI-TORK/EXI-TORK等系列角行程电动执行机构 | ||||||||||
控制方法 | 开关到位灯(开关两位控制)、智能调理(4~20mA模拟量信号控制) |
执行器种别 | 引进型EI-TORK系列执行器参数 | 引进型EXI-TORK系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可。110V AC 单相、380/440V AC 三相、24V/110V/220V DC | |
输着力矩 | 50N·M~2000N·M | 50N·M~4000N·M |
行动规模 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方法 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4~20mA模拟量信号控制) | |
行动时间 | 15秒/30秒/60秒 | 18S~112S |
;ぷ爸 | 过热; | 内置过热;ぁ⒐乇; |
情形温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮.操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 |
防护品级 | IP65 | IP65、IP67、可定制IP68 |
防爆品级 | 无防爆 | ExdⅡ BT6,ExdⅡ CT5 |
位置丈量 | 可选装开关或电位计 | 电位计、比例控制单位 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | 2个 G1/2〞M18*1.5 | 2个 PF 3/4” |
壳体质料 | 铝合金 | 铝合金 |
外涂层 | 干粉,环氧聚酯,具有Chao强防腐功效 |
(1)功效强劲:智能型、调理型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用利便:接纳单相电源,接线简朴;接纳独Chuang的球型凸出结构,使视察更利便;免加油免点检、防水防锈、恣意角度装置。
(4);ぷ爸糜兴叵尬弧⒐缺;ぁ⒐乇;。全行程时间15秒、30秒、45秒、60秒。及带手动功效。
(5)智能数控:内置?榻幽上菾in盘算机单片及智能控制软件直接吸收盘算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
零件名称 | 质料 |
---|---|
阀体 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡胶、氟橡胶、聚四氟 |
阀杆 | 304、316、316L |
填料 | 硅橡胶、氟橡胶、聚四氟 |
公称通径 | DN(mm) | 15~150 | ||
---|---|---|---|---|
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用温度 | ≤80℃ | |||
适用介质 | 空气、水、蒸气、油品等 | |||
毗连形式 | 快装式、卡箍式、外螺纹、焊接式 |
(1)阀体参数:公称通径、事情压力、工艺介质、使用场合、阀体质料等系列参数。
(2)执行器参数:电源电压、控制方法(开关型,调理型)、控制信号(4-20mA,1-5V)、作用方法(电-开式,电-关式)
只管详细提供以上手艺参数,利便我公司生产及手艺职员为您准确选型。若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优异的效劳!
