型号:Q941F4-16C
使用寿命长多条理密封结构
密封性能优异启闭力矩小
品质优良、寿命长

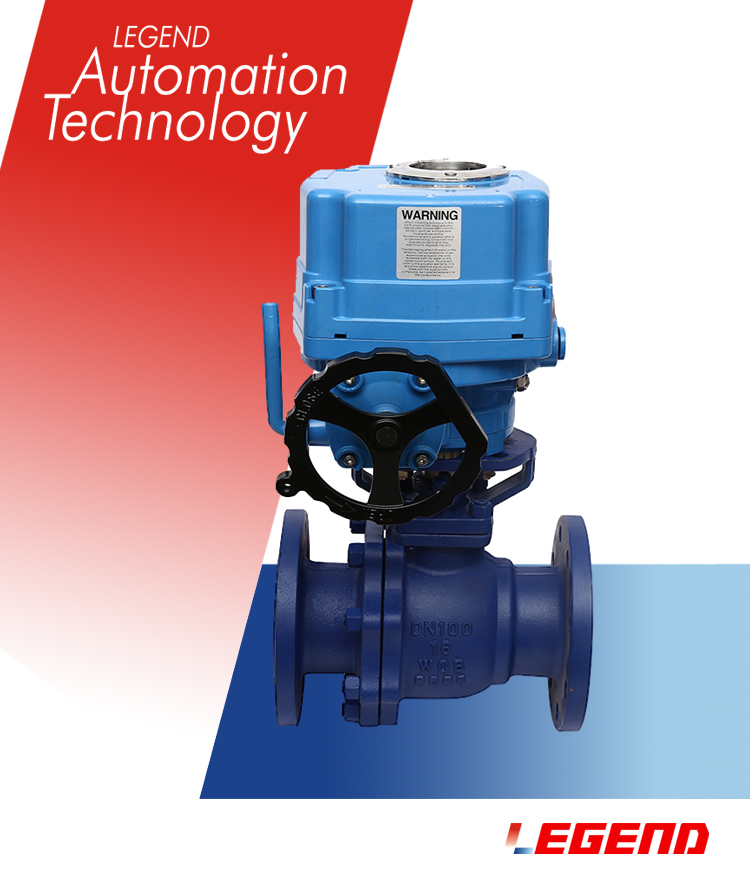

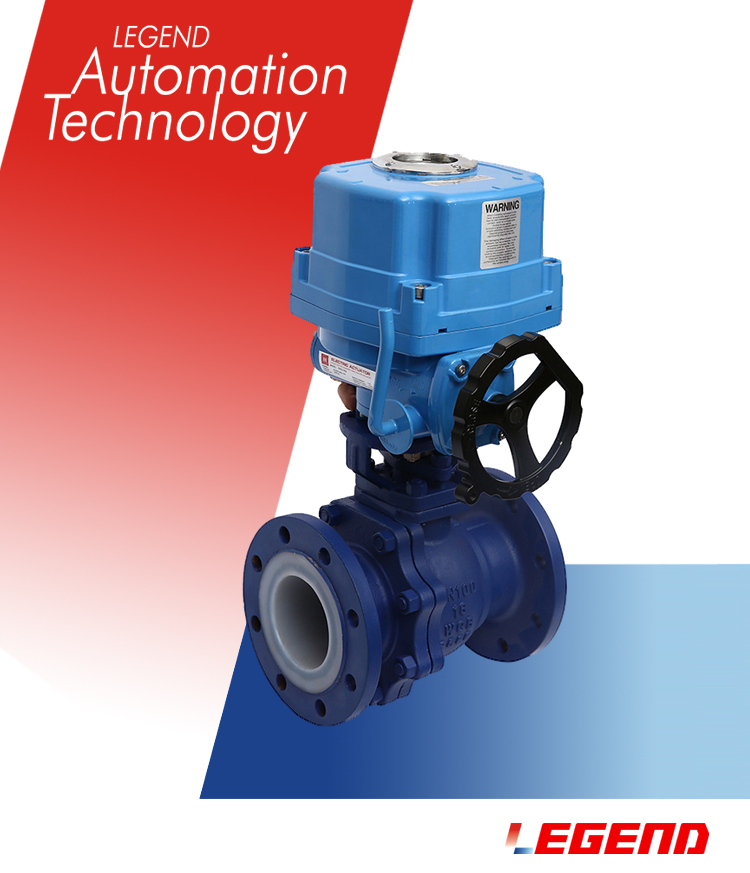

本公司引进研发的防爆电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均接纳高压注塑工艺衬有耐侵蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐侵蚀性和密封性。防爆电动衬氟球阀主要用于对生产历程中酸碱等强侵蚀介质的调理或切断。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简朴,结构紧凑、尺寸小、重量轻、阻力小、行动稳固可靠等优点。
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
公称压力(MPa) | PN1.0、1.6MPa | |||||||||||||
走漏量 | 软密封:零走漏 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(牢靠球体) | ||||||||||||
阀芯形式 | “O”型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
毗连形式 | 法兰 | |||||||||||||
可调规模 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤180℃ | ||||||||||||||
设置执行机构 | 可配EI-TORK,EXI-TORK等系列角行程电动执行机构 | |||||||||||||
控制方法 | 开关到位灯(开关两位控制)、智能调理(4~20mA模拟量信号控制) |
执行器种别 | 引进型EI-TORK系列执行器参数 | 引进型EXI-TORK系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可。110V AC 单相、380/440V AC 三相、24V/110V/220V DC | |
输着力矩 | 50N·M~2000N·M | 50N·M~4000N·M |
行动规模 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方法 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4~20mA模拟量信号控制) | |
行动时间 | 15秒/30秒/60秒 | 18S~112S |
;ぷ爸 | 过热; | 内置过热;ぁ⒐乇; |
情形温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮.操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 |
防护品级 | IP65 | IP65、IP67、可定制IP68 |
防爆品级 | 无防爆 | ExdⅡ BT6,ExdⅡ CT5 |
位置丈量 | 可选装开关或电位计 | 电位计、比例控制单位 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | 2个 G1/2〞M18*1.5 | 2个 PF 3/4” |
壳体质料 | 铝合金 | 铝合金 |
外涂层 | 干粉,环氧聚酯,具有Chao强防腐功效 |
(1)功效强劲:智能型、调理型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用利便:接纳单相电源,接线简朴;接纳独Chuang的球型凸出结构,使视察更利便;免加油免点检、防水防锈、恣意角度装置。
(4);ぷ爸糜兴叵尬弧⒐缺;ぁ⒐乇;。全行程时间15秒、30秒、45秒、60秒。及带手动功效。
(5)智能数控:内置?榻幽上菾in盘算机单片及智能控制软件直接吸收盘算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
零件名称 | 质料 | |||
---|---|---|---|---|
阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球体 | 2Cr13+氮化处置惩罚+46 | 304+46 | 316+46 | 316L+46 |
阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
阀座密封圈 | PTFE、碳素纤维+PTFE | |||
密封填料 | V型聚四氟乙烯填料 |
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
---|---|
法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
磨练与试验 | JB/T 9092、API 598、GB/T13927 |
