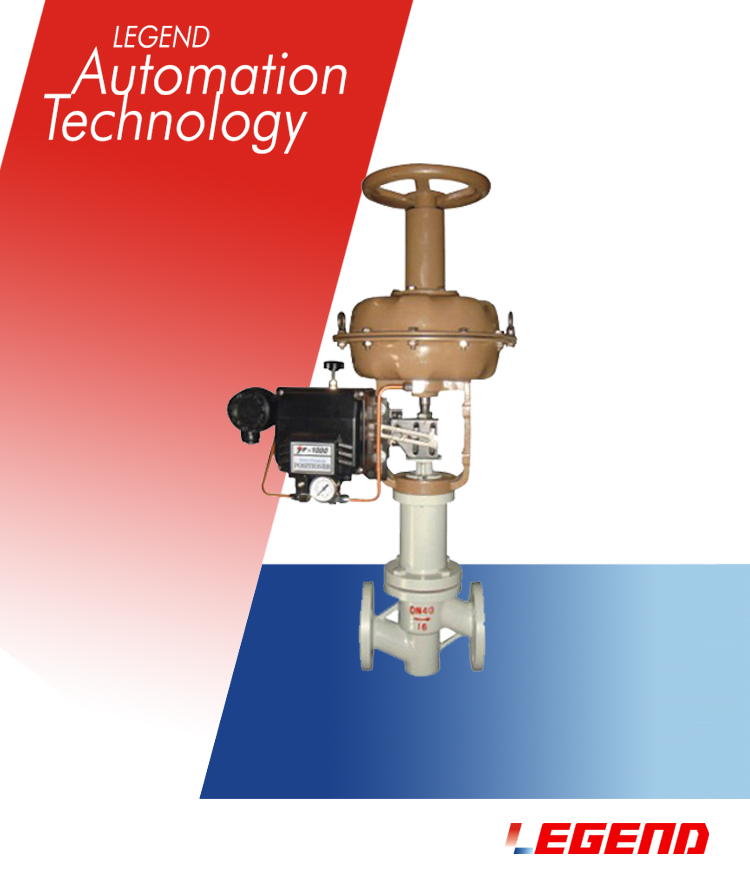

ZJHPF46型气动衬氟调理阀
手艺精Zhan、结构优异、流动平稳、响应迅速、替换入口
调理规模广、流量特征精度高、顶部导向结构、手轮.操作轻盈
压降损失小、输着力稳固、流量系数大、通道平滑截面相等
|
阀体 |
|
形 式 |
直通单座球型阀
|
|
|
|
公称通径 |
G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
|
|
|
|
公称压力 |
PN16bar
|
|
|
|
法兰标准 |
RF
|
|
|
|
材 料 |
铸钢( ZG230450)、衬聚四氟乙烯(F46)等
|
|
|
|
事情温度 |
-40-180℃
|
|
|
|
阀盖形式 |
螺栓压紧式 |
|
|
|
填 料 |
V型聚四氟乙烯填料
|
|
|
|
执行机构 |
|
型 式 |
ZHA/B多弹簧薄膜执行机构 |
|
|
|
膜片质料 |
乙丙橡胶夹尼龙布、丁晴橡胶夹尼龙布
|
|
|
|
弹簧规模 |
20-100、80-240KPa
|
|
|
|
供气压力 |
140-400KPa |
|
|
|
气源接口 |
内螺纹M16xl.25 |
|
|
|
情形温度 |
-30-70℃ |
|
|
|
附件 |
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
|
|
执行机构设置 |
|
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
执行机构 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|
Kv值和行程 |
|
公称通径DN(mm) |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
阀座直径DN(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
额定Cv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
Kv值 |
10 |
16 |
25 |
|
40 |
|
60 |
|
允许压差 |
|
供气压力 |
弹簧规模 |
公称通径 |
|
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
14 |
0.2~1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
40 |
0.8~2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
|
形状尺寸及重量 单位：mm |
|
公祢通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN64 |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
A |
|
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
|
H1 |
PN16/40 |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN64 |
140 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
H2 |
|
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
PN16/40 |
208 |
208 |
224 |
228 |
228 |
334 |
334 |
342 |
408 |
453 |
482 |
|
PN64 |
220 |
220 |
240 |
240 |
240 |
350 |
350 |
360 |
420 |
470 |
500 |
|
H4 |
|
238 |
238 |
402 |
402 |
405 |
627 |
628 |
635 |
698 |
702 |
728 |
|
H5 |
PN16/40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
|
C |
|
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
H6 |
|
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
重量
(kg) |
PN16/40 |
21 |
22 |
24 |
32 |
38 |
62 |
67 |
83 |
132 |
160 |
245 |
|
PN64 |
24 |
25 |
30 |
42 |
52 |
78 |
82 |
102 |
170 |
190 |
285 |
|
备注： |
1、表中重量为不带附件标准数据，也可装置侧装式手轮。 |
|
2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。 |
型号体例说明
|
1代号 |
|
|
2代号 |
结构形式 |
|
5代号 |
公称通径 |
|
Z |
调理阀系列 |
|
|
气动调理阀系列 |
|
10 |
10mm |
|
|
|
|
JHP |
气动薄膜单座调理阀 |
|
15 |
15mm |
|
|
|
JHM |
气动薄膜套筒调理阀 |
|
20 |
20mm |
|
MA/BY |
气筒薄膜小流量调理阀 |
|
25 |
25mm |
|
3代号 |
控制机构 |
|
MA/BS |
气动薄膜角形调理阀 |
|
32 |
32mm |
|
|
气动执行器 |
|
MA/BS-220/330 |
气动薄膜角形高压调理阀 |
|
40 |
40mm |
|
GT |
气动角行程 |
|
JHPF-16W |
气动薄膜衬氟单座调理阀 |
|
50 |
50mm |
|
ZHA |
气动直行程-气开 |
|
MQP、M、Q |
气动薄膜切断阀 |
|
...... |
...... |
|
ZHB |
气动直行程-气闭 |
|
SQP、M、Q |
气动活塞切断阀 |
|
|
|
|
|
电动执行器 |
|
SQP |
气动快速切断阀 |
|
|
|
|
PS |
PS系列 |
|
|
电动调理阀系列 |
|
|
|
|
3810 |
3810系列 |
|
DLP |
电子式电动单座调理阀 |
|
|
|
|
VA3000 |
VA3000系列 |
|
DLM |
电子式电动套筒调理阀 |
|
|
|
ZAZ |
ZAZ系列 |
|
DLN |
电子式电动双座调理阀 |
|
|
DZK |
DZK系列 |
|
DLQ、X |
电子式电动三通调理阀 |
|
6代号 |
公称压力 |
|
DTR |
DTR系列 |
|
DLJP |
精小型电子式电动单座调理阀 |
|
10 |
PN10bar |
|
SND |
多回转电动装置 |
|
DLY |
电子式电动小流量调理阀 |
|
16 |
PN16bar |
|
...... |
...... |
|
DLS |
电子式电动角形调理阀 |
|
25 |
PN25bar |
|
电动执行器默认情形下为3810系列 |
|
ATP |
精小型电动单座调理阀 |
|
40 |
PN40bar |
|
|
|
ZWPE |
自力式电控温度调理阀 |
|
64 |
PN64bar |
|
4代号 |
毗连方法 |
|
|
|
|
|
美标 |
|
C1 |
内螺纹 |
|
|
|
|
150 |
150Class |
|
C2 |
法兰 |
|
|
|
|
300 |
300Class |
|
C3 |
焊接 |
|
|
|
|
400 |
400Class |
|
C4 |
对夹 |
|
|
|
|
...... |
...... |
|
...... |
...... |
|
|
|
|
|
|
|
|
|
|
|
其他特殊压力可凭证客户要求设计制作 |
|
|
|
|
|
7代号 |
阀体材质 |
|
8代号 |
填料材质 |
|
9代号 |
介质温度 |
|
HT200 |
铸铁 |
|
F |
聚四氟乙烯PTFE |
|
W1 |
-17~230℃ |
|
C |
铸钢 |
|
PPL |
对位聚苯PPL |
|
W2 |
230~450℃ |
|
P4 |
不锈钢304 |
|
C2 |
柔性石墨 |
|
W3 |
-60~196℃ |
|
P6 |
不锈钢316 |
|
B |
不锈钢波纹管 |
|
W4 |
-40~350℃ |
|
P6L |
不锈钢316L |
|
...... |
...... |
|
...... |
...... |
|
...... |
...... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
其他特殊阀体材质可定做 |
|
其他特殊填料材质可凭证客户要求设计制造 |
|
其他特殊温度可凭证客户要求设计制造 |
|
|
|
|
|
|
|
10代号 |
附件选项 |
|
11代号 |
阀盖类型 |
|
12代号 |
流量特征 |
|
X1 |
电-气 定位器 |
|
J1 |
常温型 |
|
L1 |
直线 |
|
X2 |
气-气 定位器 |
|
J2 |
中温型 |
|
L2 |
等百分比 |
|
X3 |
空气过滤减压阀 |
|
J3 |
高温型 |
|
L3 |
快开 |
|
X4 |
手轮机构 |
|
J4 |
低温型 |
|
|
|
|
X5 |
行程开关 |
|
...... |
...... |
|
|
|
|
X6 |
两位三通电磁阀 |
|
|
|
|
13代号 |
三通类型 |
|
X7 |
两位五通电磁阀 |
|
|
|
|
S1 |
分流 |
|
X8 |
保位阀 |
|
|
|
|
S2 |
合流 |
|
...... |
...... |
|
|
|
|
|
|
