手艺精Zhan、应用普遍、经济适用
开启无邪、事情稳固、结构紧凑
流通性好、运动稳固、装置利便
密封性好、启动扭矩小、操作利便

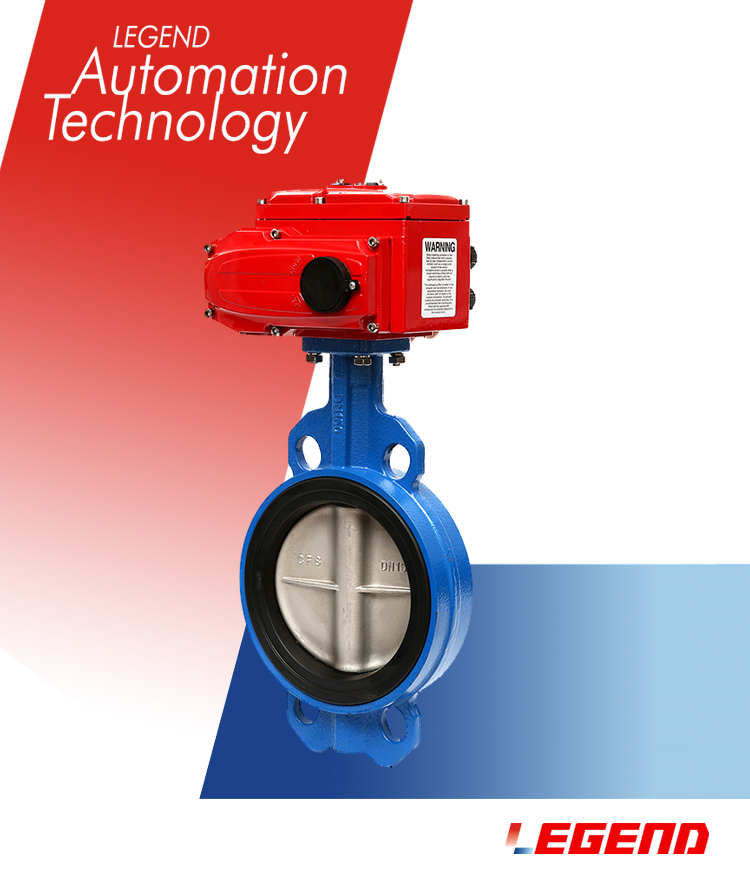

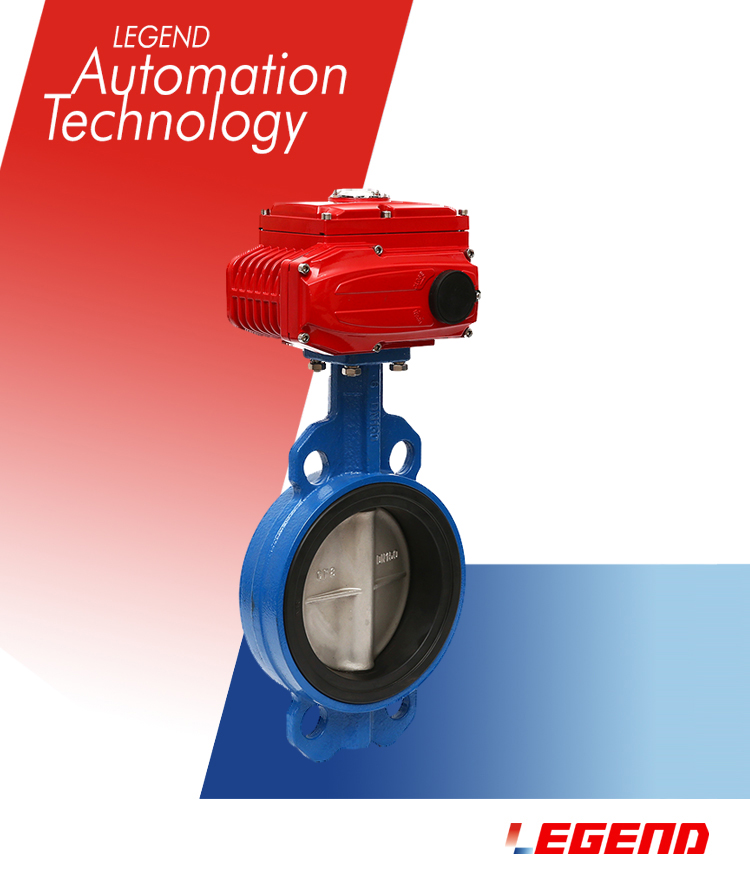

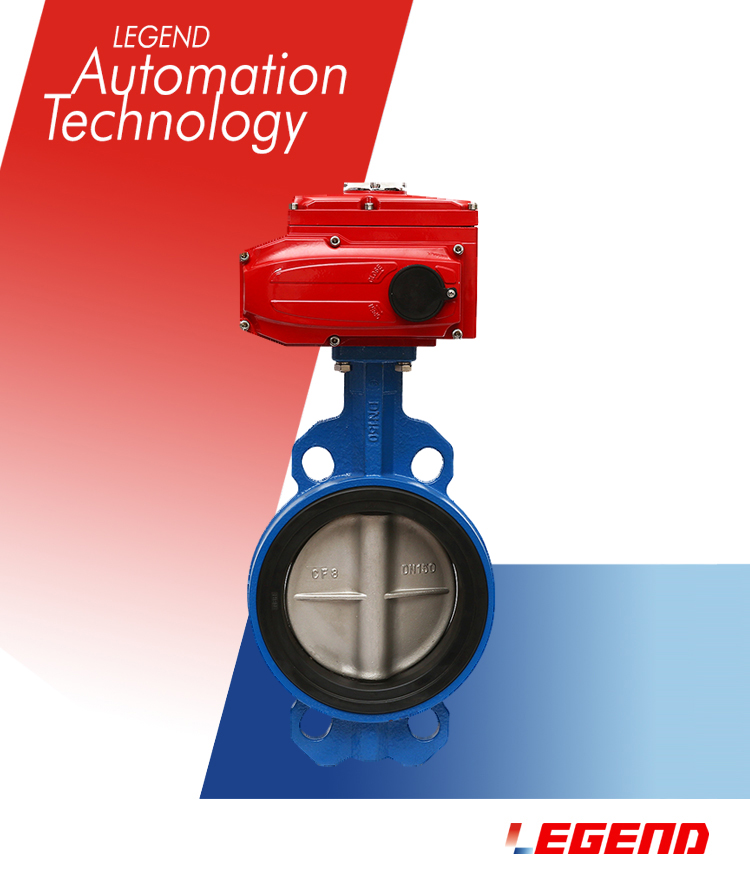

币游国际官方网站电动对夹软密封蝶阀是接纳一体化结构,接入220VAC电源即可控制运转,也可加入控制?,输入控制信号(4-20mADC或1-5VDC)举行调理控制。电动软密封蝶阀具有功效强,体积小,重量轻,性能可靠,配套简朴元,流通能力大,对常温、清洁介质,可选用阀板加软密封(橡胶圈、四氟圈)来镌汰走漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。电动软密封蝶阀可普遍应用于食物,环保,轻工,石油,化工,教学装备,造纸,电力比及行业的工业历程自动控制系统中。
设计标准 | GB/T2238-1989 |
---|---|
法兰毗连尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
结构长度 | GB/T12221-1989 |
压力试验 | GB/T13927-2000;JB/T9092-1999 |
公称通径DN(mm) | 50~1200 |
---|---|
公称压力 | PN1.0、1.6MPa |
法兰标准 | JB/T79、GB/T9113、HG20594-97 |
毗连形式 | 法兰式、对夹式 |
阀板形式 | 笔直板式 |
流量特征 | 近似快开型 |
行动规模 | 0~90° |
泄露量 | 按GB/T4213-92,为Kv值的10-4 |
基本误差 | ±2.5% |
回差 | ±2.5% |
死区 | 1% (可调) |
可调规模 | 50:1 |
设置执行机构 | 可配EI-TORK/EXI-TORK等系列角行程电动执行机构 |
控制方法 | 开关到位灯(开关两位控制)、智能调理(4~20mA模拟量信号控制) |
执行器种别 | 引进型EI-TORK系列执行器参数 | 引进型EXI-TORK系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可。110V AC 单相、380/440V AC 三相、24V/110V/220V DC | |
输着力矩 | 50N·M~2000N·M | 50N·M~4000N·M |
行动规模 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方法 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4~20mA模拟量信号控制) | |
行动时间 | 15秒/30秒/60秒 | 18S~112S |
;ぷ爸 | 过热; | 内置过热;ぁ⒐乇; |
情形温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮.操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 |
防护品级 | IP65 | IP65、IP67、可定制IP68 |
防爆品级 | 无防爆 | ExdⅡ BT6,ExdⅡ CT5 |
位置丈量 | 可选装开关或电位计 | 电位计、比例控制单位 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | 2个 G1/2〞M18*1.5 | 2个 PF 3/4” |
壳体质料 | 铝合金 | 铝合金 |
外涂层 | 干粉,环氧聚酯,具有Chao强防腐功效 |
(1)功效强劲:智能型、调理型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用利便:接纳单相电源,接线简朴;接纳独Chuang的球型凸出结构,使视察更利便;免加油免点检、防水防锈、恣意角度装置。
(4);ぷ爸糜兴叵尬弧⒐缺;ぁ⒐乇;。全行程时间15秒、30秒、45秒、60秒。及带手动功效。
(5)智能数控:内置?榻幽上菾in盘算机单片及智能控制软件直接吸收盘算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
零件名称 | 质料 |
---|---|
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊质料 |
密封圈 | 种种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |
公称通径DN(mm) | DN50~1200 | ||||
---|---|---|---|---|---|
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
低压气密试验 | 0.5~0.7 | ||||
适用介质 | 空气、水、污水、蒸气、煤气、油品等 |
(1)阀体参数:公称通径、事情压力、工艺介质、使用场合、阀体质料等系列参数。
(2)执行器参数:电源电压、控制方法(开关型,调理型)、控制信号(4-20mA,1-5V)、作用方法(电-开式,电-关式)
只管详细提供以上手艺参数,利便我公司生产及手艺职员为您准确选型。若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优异的效劳!
