电动阀门首页 > 产品展示 > 电动阀门 > ZRJQ电动阀门(法兰球阀)
流体阻力小
阀座密封性能好,结构易于密封
阀杆密封可靠,填料密封不易破损
球阀的使用寿命长。

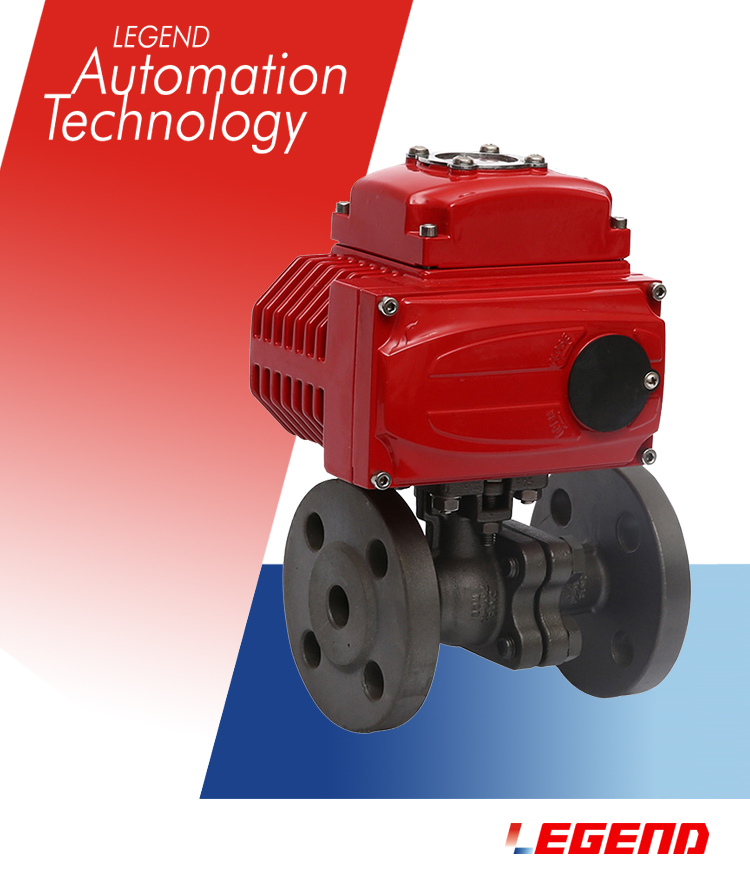

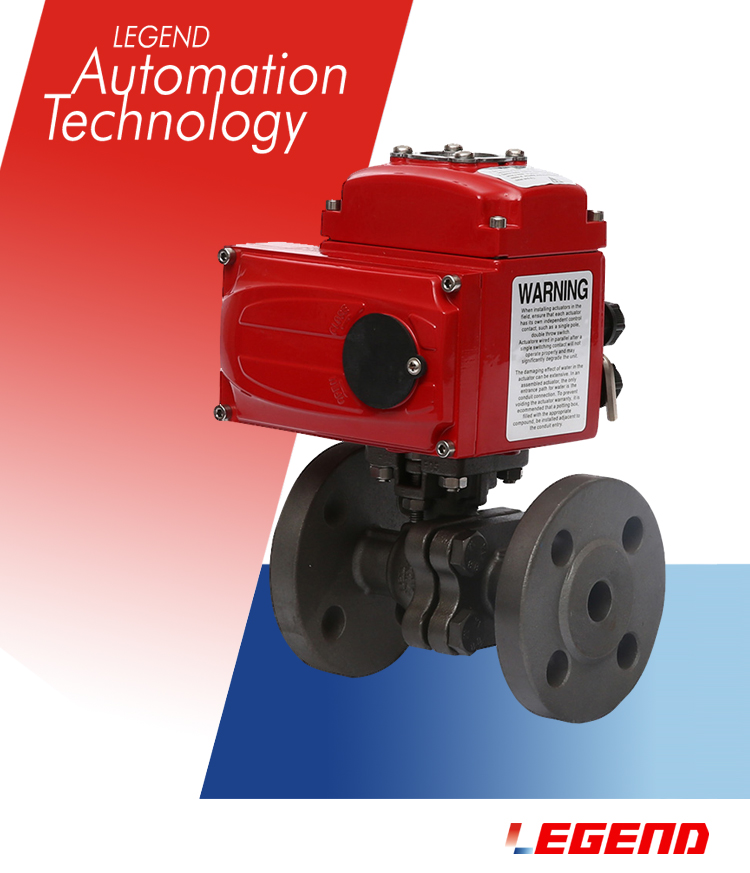

币游国际官方网站ZRJQ电动法兰球阀适用于两位切断、调理的场合。球阀与执行机构的毗毗邻纳直连方法,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。ZRJQ电动法兰球阀具有连线简朴,结构紧凑、尺寸小、重量轻、阻力小、行动稳固可靠等优点。电ZRJQ电动法兰球阀通常用于密封要求严酷的场合,除控制气体、液体、蒸汽介质外,还相宜控制污水和含有纤维性杂质的介质,普遍用于石油、化工、冶金、轻工、造纸、电站、制冷等事情领域。ZRJQ电动法兰球阀是一种主要的阀类,在石油化工、长输管线等领域有普遍应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。电动法兰球阀旋转90°即可全关全开,与相同规格的闸阀、阻止阀较量、球阀体积小、重量轻,便于管道装置。主要特点如下:
(1)电动法兰球阀适用于两位切断、调理的场合。
(2)电动法兰球阀可实现对石油、化工、造纸、冶金、污水处置惩罚、油罐车等运输管道内介质的切断和流通。
(3)密封性能优良、流通能力大、装卸维护利便、流阻小、密封可靠,甚Zhi切断。
(4)电动法兰球阀体积小、重量轻、推力大、功效强、伺服放大器内装、操作利便、可靠性高。
(5)流向可恣意,可调规模广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。
(6)智能型电动球阀接纳直连方法,电动执行机构内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简朴、结构紧凑、行动稳固可靠等优点。
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
---|---|
法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
磨练与试验 | JB/T 9092、API 598、GB/T13927 |
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB | |||||||||||
阀体形式 | 两段式铸造球阀 | |||||||||||
毗连形式 | 法兰式、焊接式、对夹式、螺纹式 | |||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
流量特征 | 近似快开型 | |||||||||||
行动规模 | 0~90° | |||||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% | |||||||||||
基本误差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死区 | ≤1%(可调) | |||||||||||
可调规模 | 250:1 | 350:1 | ||||||||||
设置执行机构 | 可配EI-TORK,EXI-TORK等系列角行程电动执行机构 | |||||||||||
控制方法 | 智能调理(4~20mA模拟量信号控制) |
执行器种别 | 引进型EI-TORK系列执行器参数 | 引进型EXI-TORK系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可。110V AC 单相、380/440V AC 三相、24V/110V/220V DC | |
输着力矩 | 50N·M~2000N·M | 50N·M~4000N·M |
行动规模 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方法 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4~20mA模拟量信号控制) | |
行动时间 | 15秒/30秒/60秒 | 18S~112S |
;ぷ爸 | 过热; | 内置过热;ぁ⒐乇; |
情形温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮.操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 |
防护品级 | IP65 | IP65、IP67、可定制IP68 |
防爆品级 | 无防爆 | ExdⅡ BT6,ExdⅡ CT5 |
位置丈量 | 可选装开关或电位计 | 电位计、比例控制单位 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | 2个 G1/2〞M18*1.5 | 2个 PF 3/4” |
壳体质料 | 铝合金 | 铝合金 |
外涂层 | 干粉,环氧聚酯,具有Chao强防腐功效 |
(1)功效强劲:智能型、调理型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用利便:接纳单相电源,接线简朴;接纳独Chuang的球型凸出结构,使视察更利便;免加油免点检、防水防锈、恣意角度装置。
(4);ぷ爸糜兴叵尬弧⒐缺;ぁ⒐乇;。全行程时间15秒、30秒、45秒、60秒。及带手动功效。
(5)智能数控:内置?榻幽上菾in盘算机单片及智能控制软件直接吸收盘算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
零件名称 | 质料 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处置惩罚 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 |
试验标准 | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5~0.7 |
