电动调理阀首页 > 产品展示 > 调理阀 > 电动调理阀 > ZAZN电动双座调理阀
 |
欧系精装、控制准确、密封性好、设计先Jin、品质优良
手艺精Zhan、结构优异、流动平稳、响应迅速、替换入口
压降损失小、输着力稳固、流量系数大、通道平滑截面相等

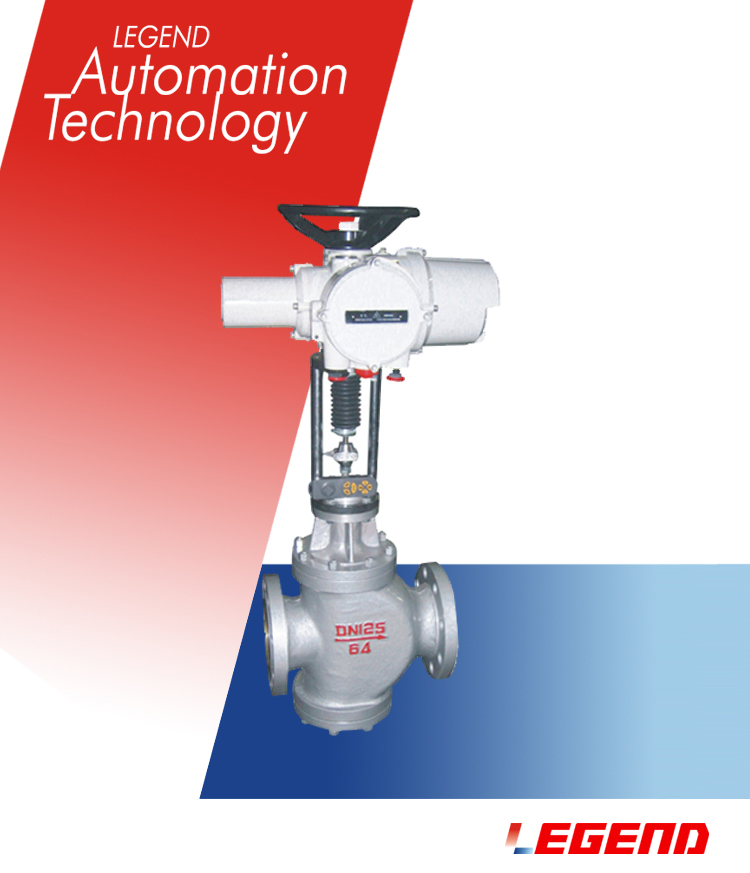

电动双座调理阀由电动执行机构或气动执行机构和调理阀两部分组成。调理并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳固的特点，以是通常特殊适用于大流量、高压降和走漏少的场合。阀门是流体运送系统中的控制部件，具有阻止、调理、导流、避免逆流、稳压、分流或溢流泄压等功效。用于流体控制系统的阀门，从简朴的阻止阀到极为重大的自控系统中所用的种种阀门，其品种和规格相当繁多。
| 阀内组件 | |||
| 阀芯型式 |
直通双座铸造铁球型阀 | ||
| 流量特征 | 等百分比特征和线性特征 | ||
| 材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐侵蚀台金等。 | ||
| 性能 | ||||||
| 项 目 | 不带定位器 | 带定位器 | ||||
| 基本误差% | ±5.0 | ±1.0 | ||||
| 回 差% | ≤3.0 | ≤1.0 | ||||
| 死 区% | ≤3.0 | ≤0.4 | ||||
| 始终点误差% | 气开 | 始点 | 土2.5 | ±1.0 | ||
| 终点 | ±5.0 | ±1.0 | ||||
| 气关 | 始点 | ±5.0 | ±1.0 | |||
| 终点 | 土2.5 | ±1.0 | ||||
| 额定行程误差% | ≤2.5 | |||||
| 走漏量1/h | 0.01%X阀额定容量 | |||||
| 可调规模R | 30:1 | |||||
| 额定流量系数Kv、额定行程、配用执行机构型号、允许压差 | |||||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 900 | 1440 | |
| 行程L (mm) | 16 | 25 |
40 | 60 | 100 | ||||||||
| 允许压差( bar) | 381 LS/XA-20 | 381 LS/XA-30 | 381 LS/XA-50 | 381 LS/XA-65 | 381 LS/XA-99 | ||||||||
| 配用执行机构型号 | 64 | 64 | 64 | 64 | 64 | 64 |
64 | 64 | 64 | 64 | 40 | 34 | |
| 备注：关于波纹管密封调理阀，zui大允许压差为10bar，表中数值若小于10bar则稳固，若大于10bar则取l0bar. | |||||||||||||
