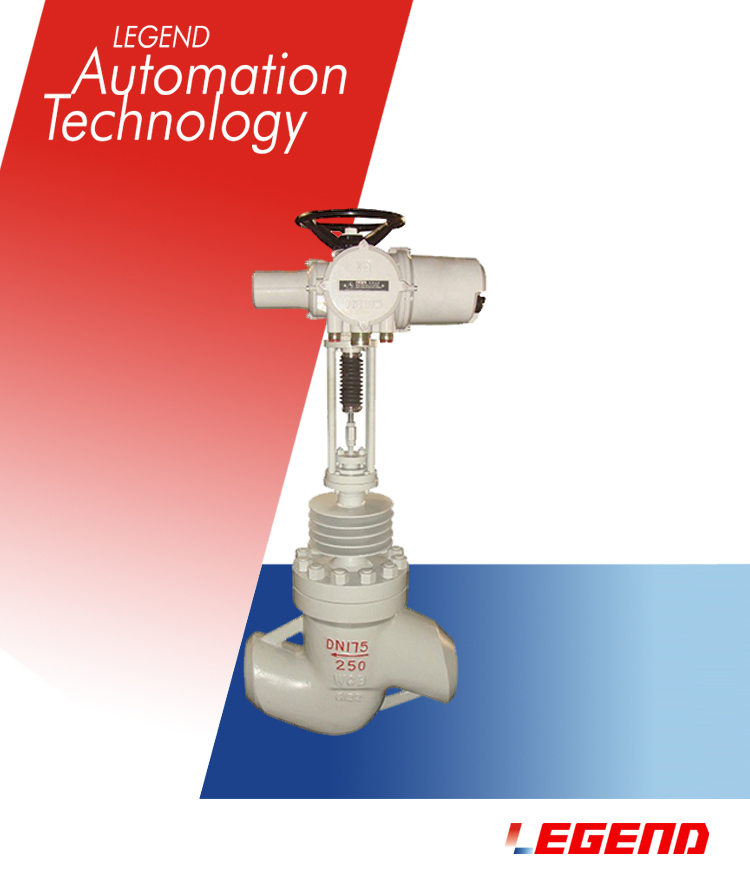

电动调理阀首页 > 产品展示 > 调理阀 > 电动调理阀 > T967H电动焊接式套筒调理阀
 |
手艺精Zhan、结构优异、流动平稳、响应迅速、替换入口
压降损失小、输着力稳固、流量系数大、通道平滑截面相等
调理规模广、流量特征精度高、顶部导向结构、手轮.操作轻盈
| 阀内组件 | |||
| 阀芯型式 |
压力平衡式阀芯 | ||
| 流量特征 | 等百分比特征和线性特征 | ||
| 材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐侵蚀台金等。 | ||
| 性能 | ||||||
| 项 目 | 不带定位器 | 带定位器 | ||||
| 基本误差% | ±5.0 | ±1.0 | ||||
| 回 差% | ≤3.0 | ≤1.0 | ||||
| 死 区% | ≤3.0 | ≤0.4 | ||||
| 始终点误差% | 气开 | 始点 | 土2.5 | ±1.0 | ||
| 终点 | ±5.0 | ±1.0 | ||||
| 气关 | 始点 | ±5.0 | ±1.0 | |||
| 终点 | 土2.5 | ±1.0 | ||||
| 额定行程误差% | ≤2.5 | |||||
| 走漏量1/h | 0.01%X阀额定容量 | |||||
| 可调规模R | 30:1 | |||||
| 额定流量系数Kv、额定行程、配用执行机构型号、允许压差 | |||||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 900 | 1440 | |
| 行程L (mm) | 16 | 25 |
40 | 60 | 100 | ||||||||
| 允许压差( bar) | 381 LS/XA-20 | 381 LS/XA-30 | 381 LS/XA-50 | 381 LS/XA-65 | 381 LS/XA-99 | ||||||||
| 配用执行机构型号 | 64 | 64 | 64 | 64 | 64 | 64 |
64 | 64 | 64 | 64 | 26 | 32 | |
| 备注：关于波纹管密封调理阀，zui大允许压差为10bar，表中数值若小于10bar则稳固，若大于10bar则取l0bar. | |||||||||||||
